PCAN-MicroMod Analog 1 & 2：CAN总线接口模拟I/O模块1和2

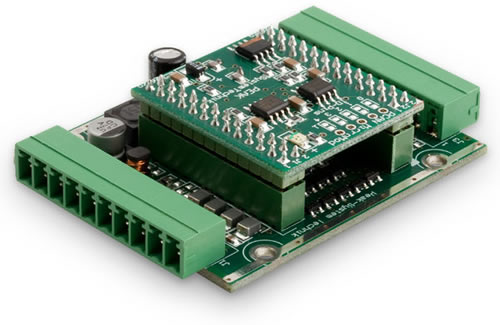

面向应用的PCAN-MicroMod母板

这款用于PCAN-MicroMod的母板提供一个面向应用的环境。该产品系列的典型特性包括一个宽范围的供电电压和输入/输出保护电路。也有用于所有PCAN-MicroMod母板的CANopen固件 。

模拟1 & 2母板支持通用模拟要求。

要求：配置时需要使用PEAK CAN接口。

模拟I/O模块1规格

• 高速CAN连接 (ISO 11898-2)

  • 比特率从10 kbit/s 至 1 Mbit/s
  • 符合CAN规范 2.0A (11-bit ID) 和 2.0B (29-bit ID)
• 可用Windows软件PCAN-MicroMod Configuration进行全面配置
• 工作电压: 11 至 26 V
• 状态LED指示电源和数字输出
• 铝合金外壳，弹簧终端接头。可选DIN导轨安装
• 扩展工作温度范围-40 to 85 °C (-40 to 185 °F)

8路模拟输入具有下列特性:

• 测量范围单极, 0 至 5 V
• 分辨率10 bit，采样率1 kHz
• 测量范围扩展可选
• 下拉电路
• 低电压和过电压保护
• 并联一个数字输入每个用于替代使用(例如按键)

4路模拟输出具有以下特性:

• 电压范围0 至 10 V (基于8-bit PWM)
• 每个通道输出电流15 mA
• 短路保护

模拟I/O模块2规格

• 高速CAN连接 (ISO 11898-2)

  • 比特率从10 kbit/s 至 1 Mbit/s
  • 符合CAN规范 2.0A (11-bit ID) 和 2.0B (29-bit ID)
• 可用Windows软件PCAN-MicroMod Configuration进行全面配置
• 通过配置可调节软件低通滤波器 (1 - 1000 ms)
• 工作电压: 11 至 30 V
• 状态LED指示电源和数字输出
• 铝合金外壳，弹簧终端接头。可选DIN导轨安装
• 扩展工作温度范围-40 to 85 °C (-40 to 185 °F)

8路模拟输入具有下列特性:

• 双极测量范围-10 至 10 V
• 高分辨率16 bit
• 采样率依赖于所用通道数 (2 kHz/n)
• 低通模式
• 低电压和过电压保护

4路模拟输出具有以下特性:

• 电压范围0 至 10 V (基于12-bit DAC)
• 每个通道输出电流20 mA
• 短路保护

发货清单

• PCAN-MicroMod

• PCAN-MicroMod 母板，铝合金外壳包括配合接头

• PCAN-MicroMod配置软件 for Windows

• 使用手册PDF格式

所有PCAN-MicroMod母板也有CANopen固件。
